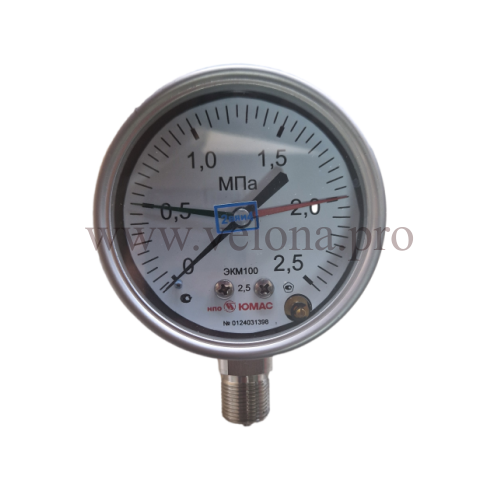

Манометр ЭКМ-100-Ех-2,5 МПа

Установка порогов давления осуществляется перемещением «сигнальных» стрелок манометра. В нормальном состоянии электрические контакты манометра замкнуты накоротко. При достижении порогового давления контакты размыкаются и ток протекает в одном направлении - через диод, шунтирующий контакты. Сигнализатор МС-3-… реагирует загоранием соответствующего светодиода, подачей звукового сигнала и переключением выходного реле.

Защита от ложных срабатываний обеспечивается контроллером сигнализатора МС-3-…, который осуществляет логическое преобразование импульсных сигналов манометра, возникающих от дребезга контактов при вибрации или при неустойчивом контакте.

Электроконтактные манометры (ДМ, ЭКМ), мановакуумметры (ДА), вакуумметры (ДВ) (далее именуемые «манометры») совместно с сигнализатором МС-3-… предназначены для измерения избыточного и вакуумметрического давления некристаллизующихся жидкостей, пара и газа, неагрессивных к материалам деталей, контактирующих с измеряемой средой, дискретного управления электрическими цепями вспомогательных и регулирующих устройств (при превышении номинального, то есть порогового, значения происходит замыкание или размыкание электрической цепи) и подачи светового и звукового сигналов.

Манометр с сигнализатором МС-3-… может применяться для контроля давления в технологических системах нефтяной, химической, пищевой и других отраслей промышленности. Например, для контроля герметичности межстенного пространства двустенного резервуара, а также для двустенной арматуры на АГЗС, ГНС.
