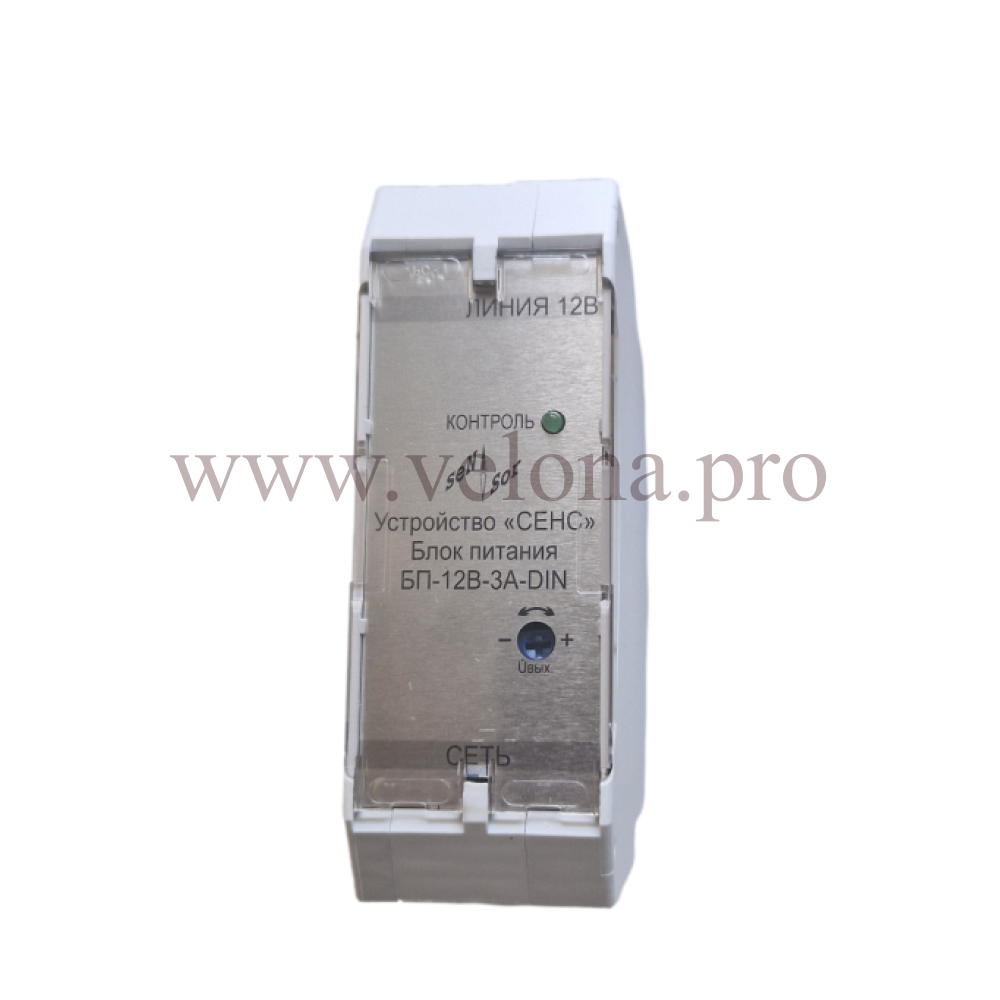

Блок питания БП-12В-3А-DIN

Изготавливается в пластиковом корпусе, внутри которого размещена плата с элементами схемы. На задней поверхности корпуса расположена металлическая подпружиненная защёлка для крепления на DIN-рейку.

На лицевой панели за откидывающейся прозрачной крышкой имеется индикатор «Контроль» для индикации режима работы блока. Индикатор светится при нормальной работе, мигает в случае срабатывания защиты, погашен при неисправности блока или отсутствии сетевого напряжения питания.

На лицевой поверхности имеется отверстие для доступа к винту регулировки выходного напряжения («Uвых.») с указанием направления вращения для увеличения («+») и уменьшения («-») выходного напряжения.

Для подключения входного напряжения и нагрузки блок оснащён соответственно одной и двумя группами винтовых клеммных зажимов, расположенных на верхней и нижней гранях корпуса.

Предназначен для питания стабилизированным напряжением постоянного тока приборов и устройств систем измерительных «СЕНС», а также других приборов и оборудования. Размещается в специализированных шкафах с установкой на DIN-рейку типоразмеров TH35-7,5 или TH35-15 по ГОСТ Р МЭК 60715.

По принципу действия является импульсным блоком питания с регулируемым выходным напряжением. Имеет гальваническую развязку между входом и выходом. Имеет варисторную защиту входа от перенапряжений и импульсных помех, встроенные защиты от перегрева, перегрузки и короткого замыкания на выходе. В цепи входных контактов «СЕТЬ» имеется плавкий предохранитель с номинальным током 2 А.
