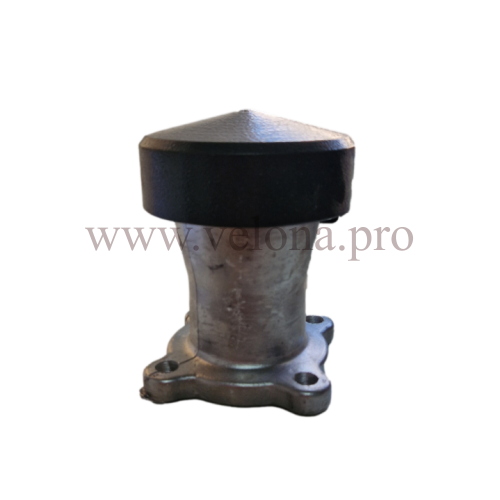

Клапан дыхательный СМДК 50 фланцевый

Клапан дыхательный механический КДМа-50 предназначены для герметизации газового пространства резервуаров со светлыми нефтепродуктами и поддержания давления в этом пространстве в заданных пределах с целью сокращения потерь от испарения и уменьшения загрязнения окружающей среды их парами.

Назначение дыхательных клапанов заключается в максимальном сокращении потерь нефтепродукта при дыхании резервуара с одновременным предотвращением превышения в нем разрешенных величин давления или вакуума.

В конструкцию клапана входит кассета огневого предохранителя. Присоединение клапанов КДМ а-50, КДМ а-50-1 на монтажные патрубки резервуаров может быть как фланцевым, так и резьбовым.

В конструкцию клапана входит кассета огневого предохранителя. Присоединение клапанов КДМ а-50, КДМ а-50-1 на монтажные патрубки резервуаров может быть как фланцевым, так и резьбовым.

Средняя наработка на отказ, циклов – 36000. Под циклом понимается одно открытие и закрытие клапана.

Технические характеристики

• Диаметр условного прохода, мм: 50;
• Пропускная способность, м3/ч: 25;
• Рабочее давление, Па (мм вод. ст.): 1765-1961 (180-200);
• Рабочий вакуум, Па (мм вод. ст.): 176-196 (18-20);
• Давление срабатывания, Па (мм вод. ст.): 1520-1570 (155-160);
• Вакуум срабатывания, Па (мм вод. ст.): 98-147 (10-15);
• Длина, мм: 130;
• Ширина, мм: 130;
• Высота, мм: 200;
• Диаметр межцентрового расстояния, мм: 100;
• Диаметр отверстия, мм: 14;
• Количество отверстий, шт: 4;
• Масса, кг: 3,2;
• Климатическое исполнение: У, УХЛ.
