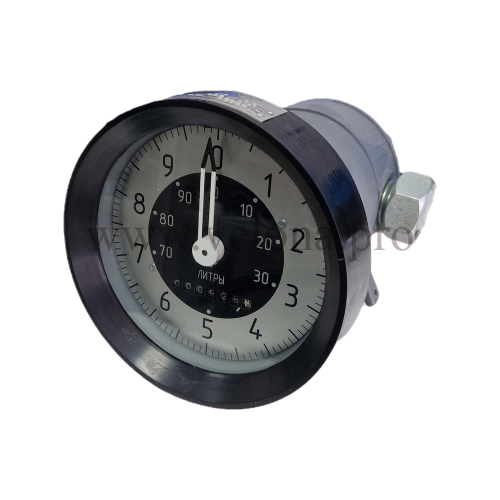

Счетчик жидкости ППО-25

Данный топливный расходомер в отличие от счетчика ППВ-100 имеет овальные шестерни. Счетчик жидкости ППО-25 используется для измерения объёма проходящих через него светлых нефтепродуктов. Точность измерений прошедшего через него объема топлива достаточно высока. Незаменимый для автозаправочночной станции счётчик расхода жидкости ППО-25 может применяться как на стационарных АЗС так и в передвижных пунктах заправки ГСМ исключающих воздействие прямых солнечных лучей и атмосферных осадков. В отличие от более дешевого варианта учета выданного объема топлива - литромера Л-500, счетчик количества жидкости ППО-25 может комплектоваться устройством съёма сигнала, вторичным прибором или другими аналогичными приборами. Для правильной эксплуатации на нефтебазе перед литромером необходимо устанавливать фильтр тонкой очистки топлива ФЖУ-25, который предотвратит попадание механических примесей в расходомер.

Описание принципа работы расходомера жидкости ППО-25:

Принцип работы счетчика расхода жидкости состоит в прохождение измеряемого топлива через первичный преобразователь, вращая при этом овальные шестерни. На оси ведущей шестерни расходомера жидкости ППО-25 нарезан зубчатый венец, посредством которого передаётся вращение на магнитную муфту. Она в свою очередь передаёт вращение от ведущей овальной шестерни на счётное устройство. Учёт количества жидкости, прошедшей через него, основан на отсчёте числа оборотов овальных шестерен. Расходомеры ППО-25 подразделяются на два класса точности: 0,25% и 0,5%, каждый из которых определяется подбором сменного блока зубчатых колёс. Надёжная и безупречная эксплуатация счетчика количества жидкости на АЗС обеспечивается выполнением всех технических требований перечисленных в руководстве эксплуатации.

Основные технические характеристики расходомера ППО-25:

• Диаметр условного прохода (мм): 25;
• Кинематическая вязкость измеряемой жидкости (мм2/сек):
  - от 0,55 до 1,10;
  - от 1,10 до 6,0;
  - от 6,0 до 60;
  - от 60 до 300.


• Расход (м3/час):
  - минимальный: 0,72;
  - номинальный: 3,6;
  - максимальный: 7,2.


• Рабочее давление (МПа): 1,6;
• Класс точности: 0,25; 0,5;
• Цена деления отсчетного устройства (л): 0,1;
• Масса (кг): 7,5.
